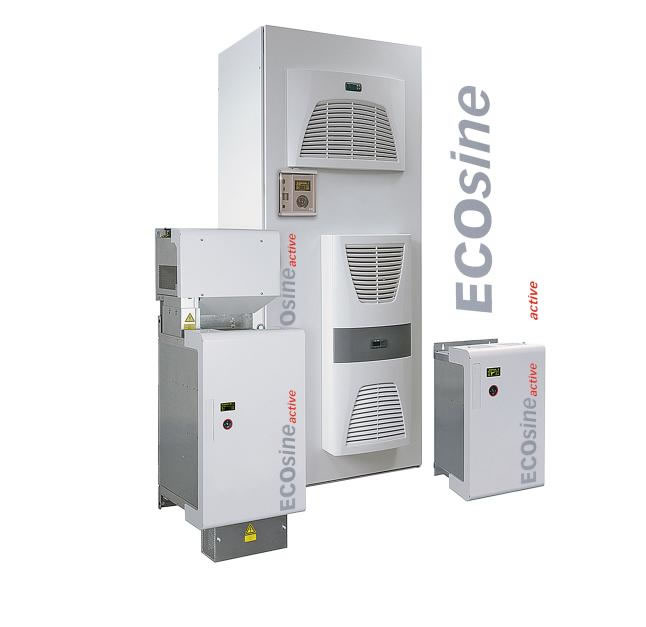

APF有源电力滤波器

 有源电力滤波器（Active Power Filter简称APF）是用于动态抑制谐波的新型电力电子装置。具有响应速度快、效果好、动态连续实时消除谐波等优点。

APF基本原理：由指令电流运算电路和补偿电流发生电路两大部分组成。指令电流运算电路实时监测电网电流，经过快速傅立叶运算（FFT）分析得到补偿电流的指令信号，驱动系统IGBT模块生成与谐波电流幅值相等、极性相反的补偿电流注入电网，与谐波电流抵消，使电网的电流恢复为纯正弦波形。

                                                                                                                                  APF技术优势

 ● 快速响应   动态跟踪系统负荷的变化，响应时间小于100us，在谐波产生危害前就已经消除；

           ● 动态滤波   动态的注入系统补偿电流，连续实时补偿，滤波性能不会受系统和负载变化的影响；

           ● 功能完善   高效滤除2-50次内的谐波，动态补偿无功、改善三相的不平衡、电压闪变；可同时实现四大功能；

           ● 安全高效   滤波特性不受电网及负载阻抗的影响，可消除与系统阻抗发生谐振的危险；整机效率大于97%；

           ● 维护方便   模块化设计，易于扩展，高度集成，安装维护非常方便
