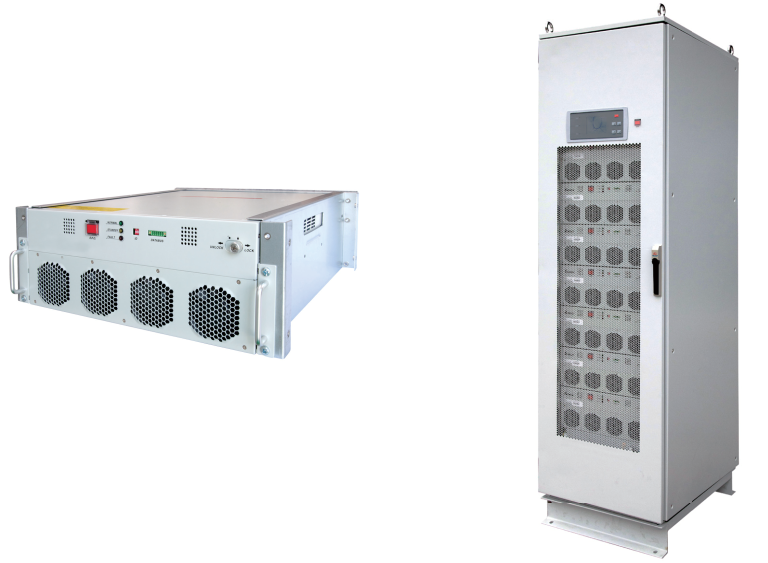

静止无功发生器（Static Var Generator简称SVG）是目前最为先进的功率因数校正技术。
基本原理是运用大功率电力电子器件（IGBT）组成自换相桥式电路，经过电抗器并联在电网上，该电路吸收或者发出满足要求的无功电流，实现动态无功补偿。
SVG技术优势
与采用无源器件（电容器）无功补偿系统相比，SVG具有以下优势特点：
● 无级调节 SVG实时动态无级调节，避免过补和欠补的问题；
● 瞬时响应 SVG响应速度快，响应时间小于1ms；
● 全面补偿 补偿容性、感性无功，COSφ接近1.0；补偿谐波、三相负载不平衡；
● 安全节能 避免谐振；消除系统谐波、电压波动与闪变；降低电磁噪声及功耗，节电效果显著；
● 安装简易 SVG采用模块化设计、体积小，立柜安装简便；
|
SVG性能参数表
|
||
|
电气特性 |
额定电压 |
AC400V±20%,AC690V±15% |
|
额定频率 |
50Hz±5% |
|
|
接线方式 |
三相三线，三相四线 |
|
|
功能特性 |
补偿方式 |
补偿无功，可设置补偿谐波 |
|
补偿范围 |
-1～+1 |
|
|
响应时间 |
＜1ms |
|
|
整机效率 |
＞98% |
|
|
通讯接口 |
RS485，Modbus协议 |
|
|
人机界面 |
LCD触摸屏 |
|
|
扩展能力 |
支持多机并联 |
|
|
冷却模式 |
智能风冷 |
|
|
噪 声 |
＜60dB |
|
|
安装要求 |
固定方式 |
模块化机架式/壁挂式 |
|
运行温度 |
-10℃～+45℃ |
|
|
相对湿度 |
＜95%，无凝露 |
|
|
防护等级 |
标准IP20,可选择其它等级 |
|

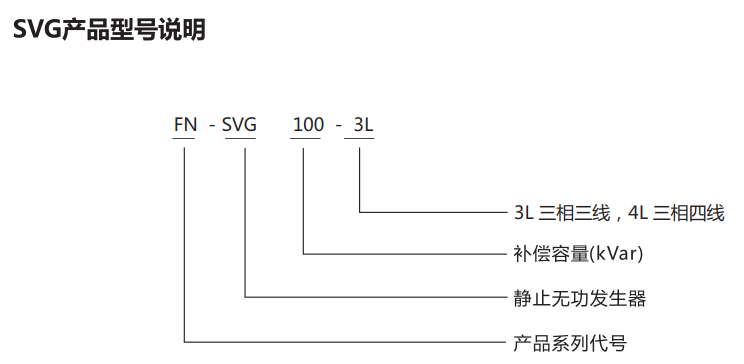

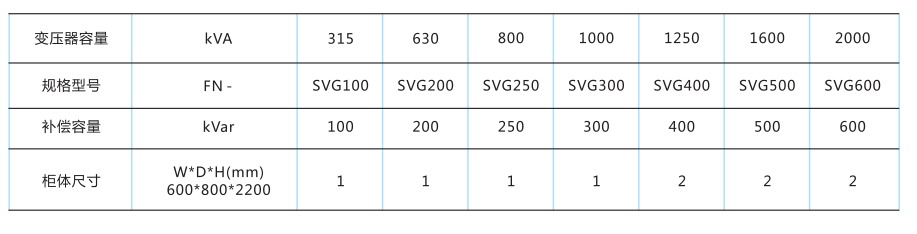

SVG容量配置表

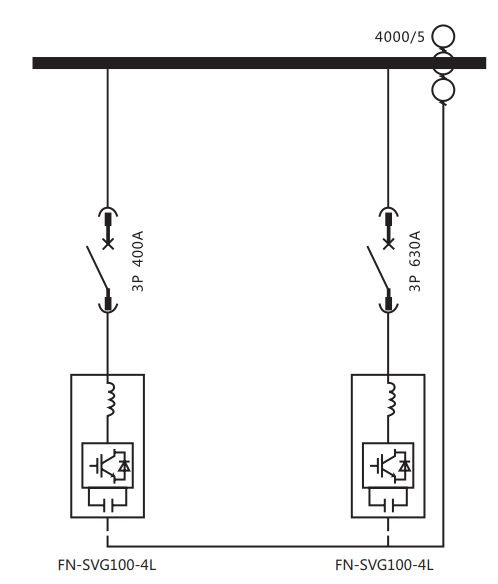

SVG在电气工程中的设计方法：
